顎 式 破 碎 機TDEP系列

前言

鞍山通達實驗設備制造有限公司生產的顎式破碎機及化驗制樣粉碎機遍銷全國各地，由于質量可靠、服務周到深受廣大用戶歡迎。

該機適應礦山、冶金、地質、建材、輕工、化工及從事檢驗工作的單位需要，該機分別采用鋼件焊接，及高錳鋼、鑄造生鐵制造而成，其機械性能、強度、精度全部符合國家標準，每臺機組均嚴格調試，全面合格后 方能出廠，如因本機組本身質量問題，我公司負責三包。

易損件磨損為正?，F(xiàn)象，需要購買或添置，可來函、來電聯系，我公司負責供應代辦運輸。

公司宗旨是：生產優質產品，竭誠為廣大用戶服務。

一、顎式破碎機結構

本機由機架、動顎、偏心軸、顎板、肘板等部件組成。電動機通過三角皮帶傳動偏軸，使動顎按照已調整好的軌跡進行運轉，將破碎腔內物料予以破碎。

機架系厚板焊結成形，機架、前腔里裝有調系固定顎板，在機架右側面上裝有防罩，以保證安全。

定、動顎為鑄件組成，正面裝有活動顎板，其上部借偏心軸與滾子軸承懸掛在機架上下部安裝在牙板上，在偏心軸端裝有槽輪。

在動顎有支撐系統，其中間鉚銷，當破碎物中混有不能破碎的雜物（如鐵塊）時，破碎機超載情況下，起著保險作用，即自身迅速斷裂，而保護其它機件不受損傷。在右邊裝有調整距檔把手，便于調整適當間距。

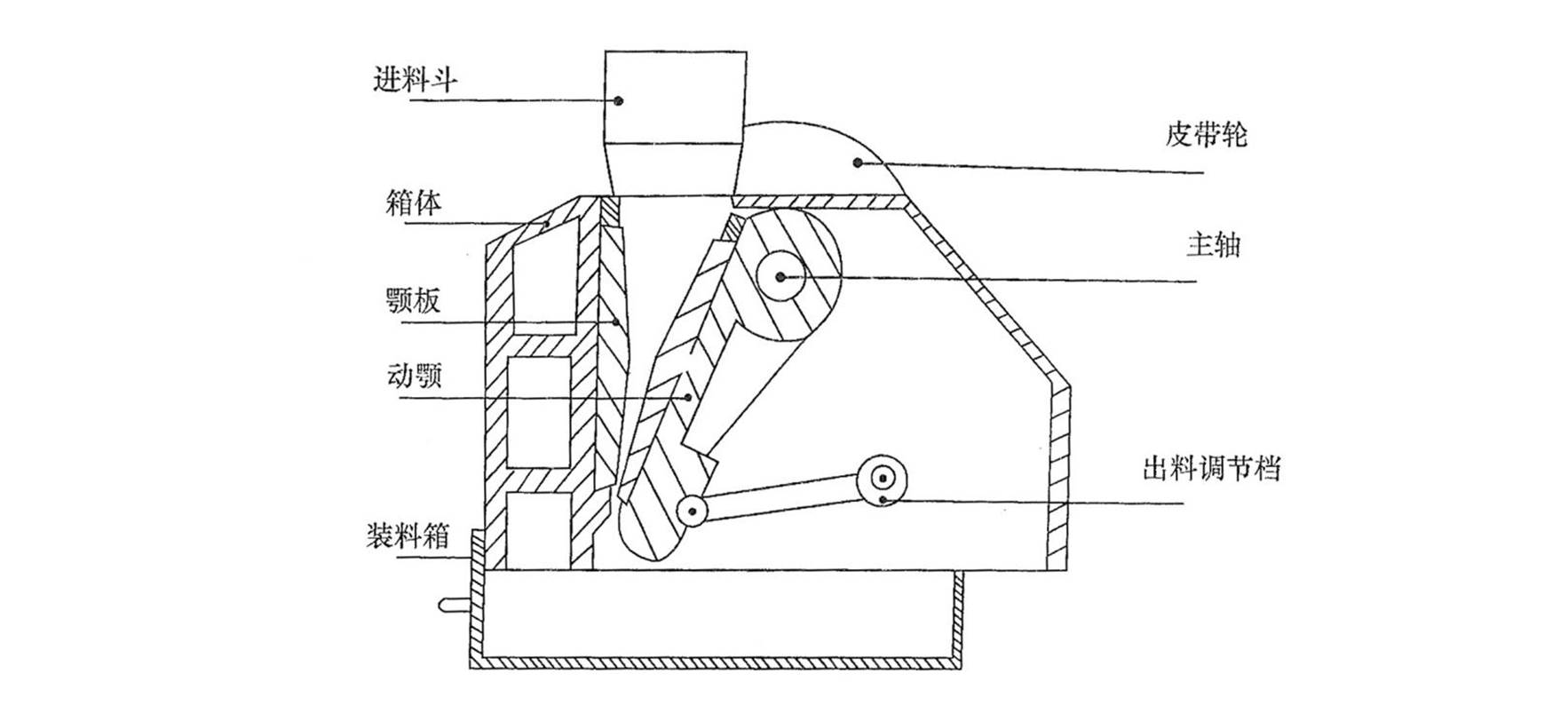

二、顎式破碎機結構圖

三、安裝說明

本機是由我廠裝配成臺供應的，用戶收到產品時應進行檢查，以便消除在運輸過程中能產生的障礙。

(1)由于本機工作時振動量較大，故建議將機器安裝在混凝土基礎上，為了減少振動噪音和吸收振動，以免機器工作時產生的振動影響建筑的基礎，最好在破碎機和混凝土基礎中間，墊硬木墊板。橡膠帶或其他緩振材料。

(2)基礎的重量大致可取機器重量的5~10倍，地基的深度大于該處地凍結的深度，關于機器的安裝及地腳螺釘?shù)奈恢每砂窗惭b的示圖施工。

(3)機體應接可靠地線。

四、起動前的準備工作

(1)應仔細檢查軸承的潤滑情況是否良好，軸承內及肘板的連接處是否有足夠的潤滑脂。

(2)應仔細檢查所有緊固件是否完全緊固。

(3)轉動皮帶是否良好，發現皮帶有破損現象應及時更換，當皮帶或皮帶輪上有油污時應用干凈抹布將其擦凈。

(4)檢查破碎腔內有無礦石或其它雜物，如有礦石或其它雜物時則應消除之。

五、生產起動

(1)經檢查，證明機器與轉動部份正常方可起動。

(2)調整排料口先在無負荷情況下起動。

(3)正常運轉后，可開始投料。

(4)破碎物料應均勻地入破碎腔內，避免側面加料，以防止負荷突變或單邊突增。

(5)在正常工作情況下，軸承的溫升不超過85℃，如高于85℃時，應即停車，查明原因加以消除。

(6)停車前，應首先停止加料工作，待破碎腔內

破碎物料完全排出后，方可關閉電機。

(7)在破碎時，若因破碎腔內物料阻塞而造成停車，應立即關閉電機，必須將物料消除后，方可再行起動。

六、安全操作

為了確保破碎機正常運轉，充分發揮應用性能，各使用單位在使用破碎機之前，操作員應按照說明書的內容進行操作。

本破碎機運用于破碎抗壓強度360公斤/平方厘米，以下的各種礦石或巖石。

(1)操作該機人員，必須注意在機器運轉時，嚴

禁伸頭朝機器同窺視。

(2)運轉時，嚴禁任何調整、清理或檢修等工作。

(3)運轉時，嚴禁用手在進料口上和破碎腔內搬運或挪移礦石。

(4)本機器的電器設備應接地，并將電線接在絕緣管內。

七、潤滑及保養

(1)經常注意和及時做好磨擦面的潤滑工作，可保證機器的正常運轉和延長使用壽命。

(2)本機所采用的潤滑脂，應根據機器使用的地點，氣溫等條件來決定，一般可采用鈣基，銅基或鈣鈉基潤滑脂。

(3)加入軸承座內的潤滑脂為其容積的50%-70%,每三個月必須更換一次，換油時，應用清潔的汽油，仔細地清洗滾子軸承的跑道。

(4)本機器在不用時應清理干凈放置，用塑料薄膜或其它物料覆蓋并在轉動部位注入潤滑脂。

(5)兩側法蘭、箱內錘頭、燕尾、有：注油口。

八 主要技術指標

【注】可能產生的故障及消除方法
